O comando Area Table permite dimensionar e calcular automaticamente a área de objetos fechados, gerando uma tabela com os resultados diretamente no desenho técnico. Esta funcionalidade, que se tornou uma ferramenta essencial para fluxos de trabalho de engenharia de estruturas, foi introduzida no LusoCAD 2020.
Com esta ferramenta, a área delimitada ou o objeto podem ser identificados através de um número ou de um símbolo de área, sendo os dados da tabela gerados em simultâneo. Uma das grandes vantagens é o dinamismo: os valores na tabela são atualizados automaticamente sempre que o número ou a dimensão da área sofrem alterações. Além disso, os dados podem ser exportados para ficheiros de texto ou formatos de folha de cálculo.
Como aceder ao comando Area Table?
Existem dois métodos principais para ativar esta função no LusoCAD:
Linha de comandos: Digite o comando

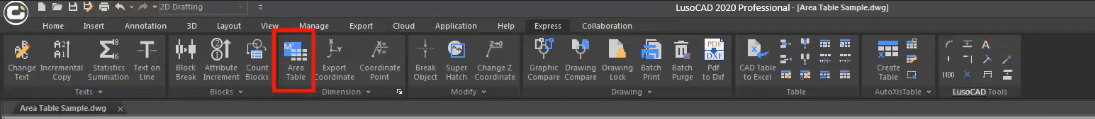

AREATABLEe pressione Enter.Menu Express: Aceda através do caminho Express > Dimension > Area Table.
Tutorial Passo a Passo
Para compreender o funcionamento prático, siga este exemplo:
Preparação: Desenhe objetos fechados, como um floor plan, no seu espaço de trabalho.
Ativação: Introduza o comando

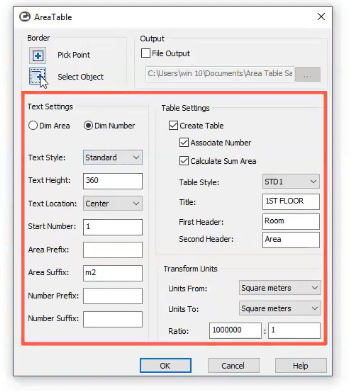

AREATABLEpara abrir a janela de configuração da “Tabela de Áreas”.
Configuração: Para gerar a tabela, certifique-se de que a opção Create Table está selecionada. Se necessitar do somatório total das áreas, ative também a opção Calculate Sum Area. Clique em OK para confirmar as definições.
Posicionamento: Após fechar a janela, o software solicitará que defina o ponto de inserção (Pick Point for Table) ou que selecione uma tabela existente para adicionar dados (Select Table to Add).
Seleção de Objetos: Depois de escolher o local da tabela, utilize a opção Object e selecione os círculos e elipses um a um, seguindo a ordem desejada (por exemplo, da esquerda para a direita).

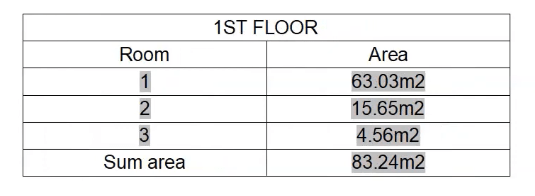

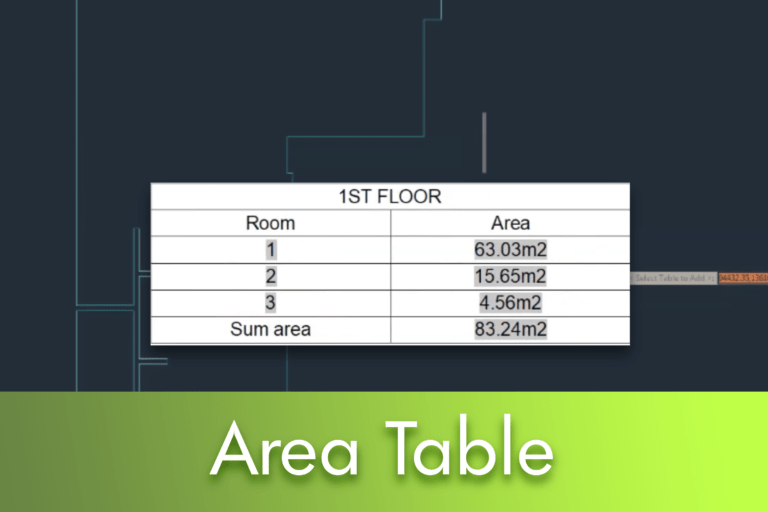

Finalização: A tabela surgirá instantaneamente no ponto selecionado, apresentando todos os cálculos de área e identificadores.
