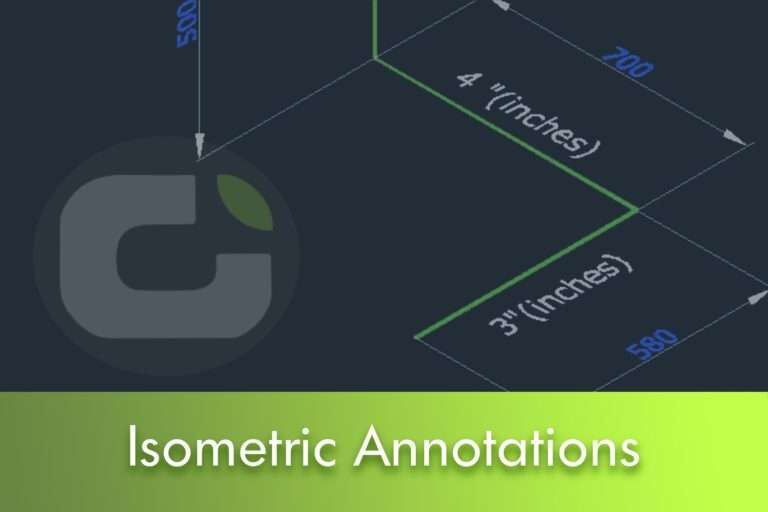

Anotar desenhos isométricos pode ser enganador: o desenho está em isometria, mas o texto e as cotas, por defeito, não acompanham essa orientação. Para obter anotações coerentes com a vista isométrica, prepare estilos de texto a ±30° e estilos de cota correspondentes, e aplique obliquidade às linhas de extensão quando necessário. Abaixo encontra um guia simples para criar texto e cotas isométricos (inclui o uso do comando DIMEDIT com a opção OBLIQUE).
Texto isométrico
Primeiro, crie dois estilos de texto na caixa de diálogo Text Style (Estilo de Texto). Use ângulo oblíquo de 30° para um estilo e de −30° para o outro.
Em seguida, crie texto (linha única ou multilinha) utilizando diferentes combinações de estilos e ângulos e, depois, altere a rotação para 30° ou −30°, consoante o local onde o pretende colocar. Veja a imagem seguinte como referência.
Cotagem isométrica
E as cotas e o texto — aparecem corretamente? Normalmente, não. O desenho parece isométrico, mas as anotações não. Como pode então criar anotações isométricas?
Também aqui deve criar dois estilos na caixa de diálogo Dimension Style Manager. Um dos estilos utiliza o estilo de texto a 30° e o outro utiliza o estilo a −30°. Agora insira uma cota alinhada. Note que as linhas de extensão da cota colocada não estão perpendiculares à linha azul. Vamos então fazer um pequeno ajuste.
Ative DIMEDIT [Enter], escolha a opção OBLIQUE e introduza 30 ou −30 como ângulo de obliquidade (consoante a orientação da sua cota).
Comando: DIMEDIT
Introduza o tipo de edição da cota [Home/New/Rotate/Oblique] <Home>: O
Selecionar objetos: 1 encontrado
Selecionar objetos:
Introduza o ângulo de obliquidade (prima ENTER para nenhum): −30
Resumo:
Crie dois estilos de texto a ±30°, use-os em dois estilos de cota, coloque cotas alinhadas e aplique DIMEDIT > OBLIQUE com ±30° às linhas de extensão para alinhar as anotações com a vista isométrica.
