Utilização do comando PLANESURF no LusoCAD

A modelação de superfícies desempenha um papel importante em muitos fluxos de trabalho CAD, permitindo aos utilizadores definir geometria para além de simples estruturas em arame. Uma das ferramentas de superfície mais utilizadas é o PLANESURF, que permite criar superfícies planas para visualização, modelação e operações subsequentes sobre superfícies ou sólidos. Este comando oferece opções flexíveis, possibilitando a criação de superfícies planas a partir de objectos fechados existentes ou através da definição directa de uma área rectangular no desenho.

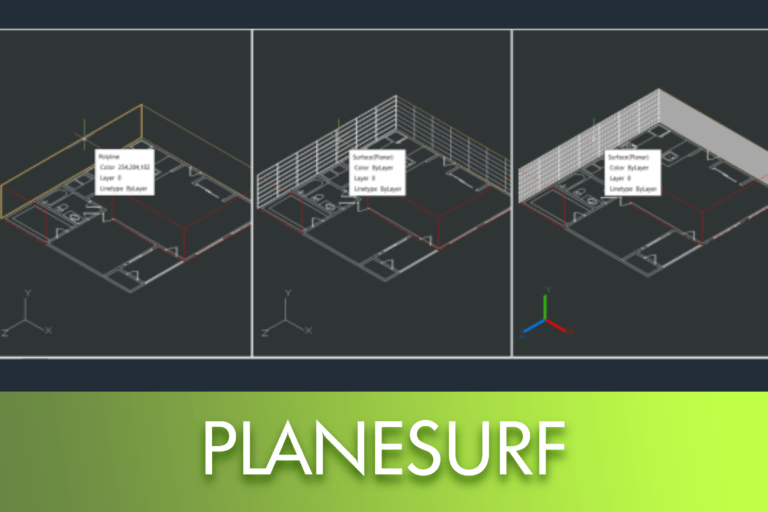

O comando PLANESURF é utilizado para criar uma superfície plana através da selecção de objectos fechados ou da indicação de dois cantos opostos de uma superfície rectangular. A superfície criada é sempre paralela ao plano de trabalho actual.

Como Aceder ao Comando PLANESURF

O comando PLANESURF pode ser acedido de várias formas, consoante o espaço de trabalho em utilização:

1. No Espaço de Trabalho de Desenho 2D

Seleccione:
Superfície > Plano, conforme apresentado no menu da interface.

2. No Espaço de Trabalho Clássico do LusoCAD

Aceda a:
Desenhar > Modelação > Superfícies > Planar, conforme indicado na estrutura de menus.

3. Através da Linha de Comandos

Introduza PLANESURF na linha de comandos e pressione Enter.

Guia Passo a Passo

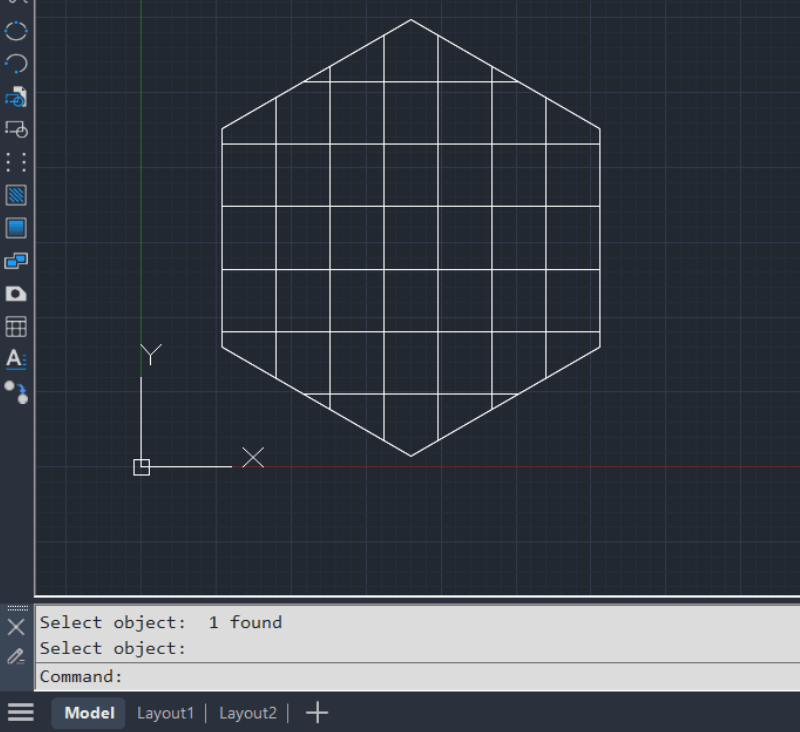

Método 1: Criar uma Superfície Plana a Partir de Objectos Fechados

1. Inicie o comando PLANESURF.
2. Quando solicitado, seleccione a opção Objecto.
3. Seleccione um objecto fechado, como uma polilinha fechada, um círculo ou outro limite fechado.
4. Após a selecção, o LusoCAD cria automaticamente uma superfície plana com base no objecto seleccionado.

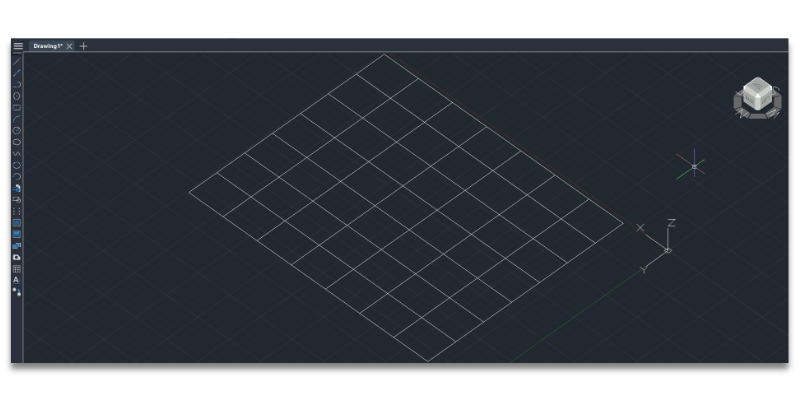

Método 2: Criar uma Superfície Plana Especificando Cantos

1. Inicie o comando PLANESURF.
2. Indique o primeiro canto da superfície rectangular.
3. Quando solicitado, indique o canto oposto.
4. É criada uma superfície plana, alinhada paralelamente ao plano de trabalho actual.

Dica Rápida

Para controlar o número de linhas isoparamétricas apresentadas na superfície, ajuste as variáveis de sistema SURFU e SURFV. A modificação destes valores permite afinar a forma como a superfície é exibida visualmente, sem alterar a geometria real.
