Estilos de Cota no LusoCAD
Os estilos de cota controlam a aparência das dimensões no teu desenho: linhas, setas, texto e unidades. Personalizá‑los garante legibilidade, consistência gráfica e conformidade com as normas do projeto. Neste guia, vais ver como abrir o gestor de estilos, criar um novo estilo e ajustar os principais separadores para ficares com cotas claras e uniformes em qualquer escala.
Criar novo estilo de cota

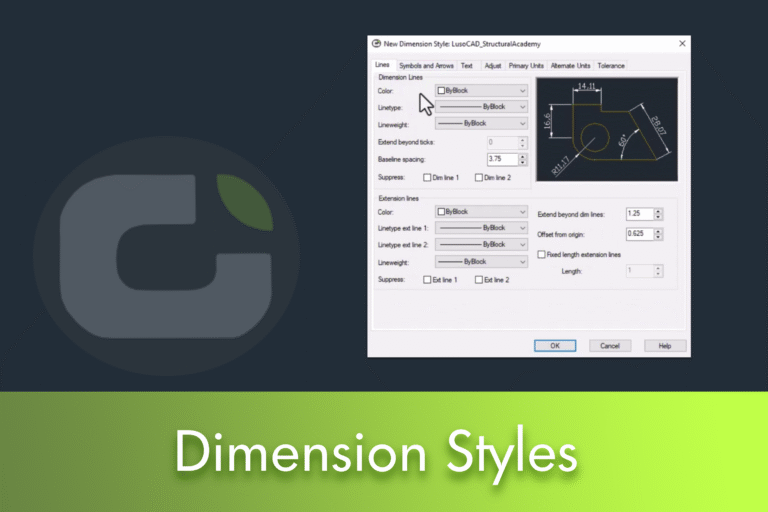

Para começares, abre a janela de Estilo de Cota a partir da faixa Anotação (Annotation Ribbon) ou escreve o atalho de comando “D” na linha de comando, equivalente a “DIMSTYLE”. Esta janela mostra os estilos existentes e permite criar ou modificar estilos conforme as necessidades do desenho. Trabalhar a partir daqui é mais rápido e mantém todas as definições de cotagem centralizadas e fáceis de reaplicar.

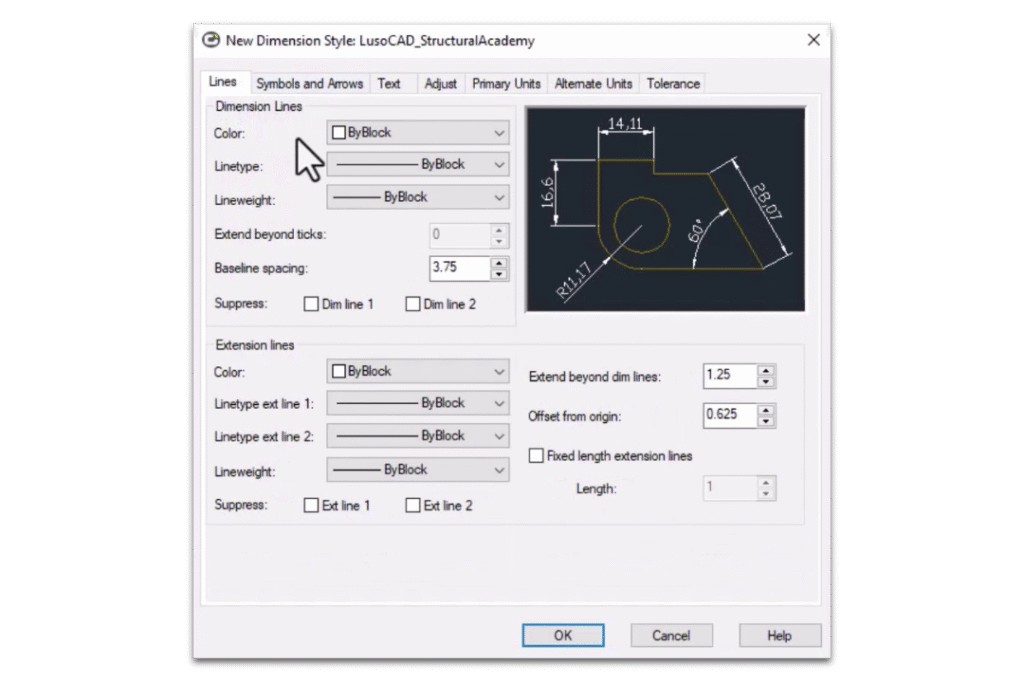

Cria um novo estilo clicando em “New…” e dá‑lhe um nome descritivo. Atribuir nomes claros facilita a escolha posterior e evita confusões quando tens vários estilos em simultâneo. Depois de nomear, entra nos separadores para personalizar o aspeto e o comportamento das cotas.
Depois de personalizar os separadores, confirma as alterações e define o novo estilo como atual. Observa o resultado no desenho e compara com o estilo anterior para confirmar se o tamanho das setas, a altura do texto e a precisão numérica correspondem ao que pretendes. Se algo não estiver perfeito, volta ao gestor e faz pequenos ajustes até atingires o equilíbrio entre clareza e economia gráfica.
Numa prática profissional, é comum manter vários estilos de cota para comunicar diferentes escalas, disciplinas ou níveis de detalhe. Por exemplo, poderás ter um estilo de “planta geral” com setas e texto mais contidos e outro para “detalhes” com maior destaque visual. O importante é limitar o número de estilos “oficiais” e documentar quando usar cada um, para preservar a consistência em toda a equipa.
Se encontrares problemas, pensa nos sintomas e nas soluções mais prováveis. Texto ou setas desproporcionais resolvem‑se ajustando a altura no separador Texto e o tamanho em Símbolos e Setas. Precisões erradas corrigem‑se em Unidades Primárias, garantindo o número de casas decimais e sufixos coerentes. Linhas a mais ou a menos afinam‑se em Linhas, ativando/desativando linhas de extensão ou reduzindo o seu comprimento.
Em síntese, o processo resume‑se a abrir o gestor (D), criar um estilo novo, ajustar Linhas, Símbolos e Setas, Texto e Unidades, e validar no desenho. Com escolhas criteriosas de tamanhos e precisão e uma nomenclatura consistente, as tuas cotas ganham legibilidade e profissionalismo. Este cuidado, repetido em templates e reutilizado entre projetos, poupa tempo e reduz erros em toda a produção.
