Creación de patrones de sombreado personalizados en LusoCAD

En esta completa guía, detallaremos el proceso de creación, personalización y aplicación de patrones de sombreado únicos utilizando la funcionalidad SuperHatch en LusoCAD 2024.

Introducción a los patrones de sombreado personalizados

Antes de pasar al proceso de creación, es esencial comprender que los patrones de sombreado personalizados constan de dos elementos principales: el patrón base y su aplicación. Este tutorial cubrirá ambos aspectos en detalle.

Creación del patrón base

Configuración inicial

Comience abriendo un nuevo dibujo en LusoCAD 2024. Comencemos creando un cuadrado simple que servirá como base.

1. Primero, dibuja un cuadrado con las siguientes especificaciones:

   • Anchura: 100 unidades
   • Altura: 100 unidades

2. Asegúrese de que todas las medidas son rigurosas para garantizar resultados coherentes.

Modificación de la norma

Ahora vamos a modificar nuestro cuadrado base para crear un patrón único:

1. Gira el cuadrado 45 grados tomando como referencia su punto central.
2. Añade arcos para crear detalles en el patrón:
   • Utilice la opción "inicio y radio".
   • El radio de cada arco debe ajustarse a 100 unidades.
   • Une las esquinas opuestas utilizando los arcos.
   • Repite el proceso con todas las esquinas del cuadrado.

Convertir el patrón en un bloque

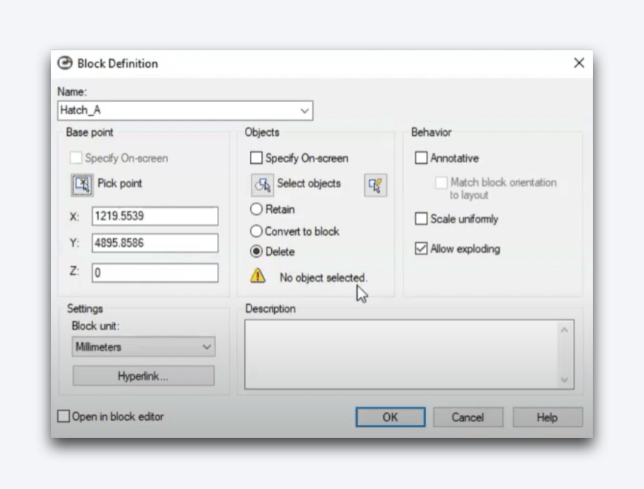

Proceso de creación de bloques

Convertir el patrón creado en un bloque es esencial para su reutilización. Siga estos pasos:

1. Acceder al comando Crear bloque en el menú de inserción.
2. Asignar un nombre identificable al bloque.
3. Seleccione punto medio del cuadrado como punto base.
4. Elige todos los elementos del patrón.
5. Activar la opción "Borrar objetos originales" para borrar el dibujo inicial.

Preparación de la zona objetivo

Creación del rectángulo de aplicación

Antes de aplicar su patrón, tendrá que crear el área de destino:

1. Dibuja un nuevo rectángulo.
2. Defina las dimensiones del rectángulo:
   • Anchura: 1000 unidades
   • Altura: 1000 unidades

Aplicación del patrón personalizado

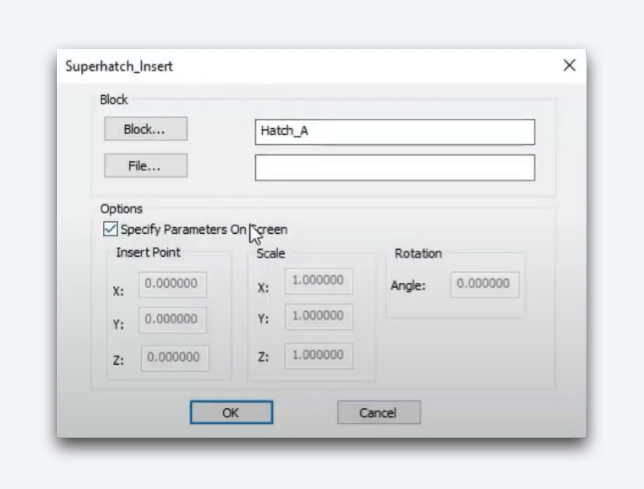

Uso de SuperHatch

Funcionalidad SuperHatch le permite aplicar el patrón con precisión:

1. En el menú Expressseleccione SuperHatch.
2. Elija la opción "Block".
3. El bloque que ha creado antes debería aparecer automáticamente en la lista.

Configuración de la aplicación de patrones

Ajuste los siguientes parámetros principales:

• Punto de inserciónSeleccione un punto dentro del rectángulo creado.
• Factor de escala:
  • Escala X: 1
  • Escala Y: 1
  • Rotación: 0 grados

Pasos finales de la solicitud

Completar el proceso de aplicación de la norma:

1. Establecer los límites seleccionando las esquinas opuestas del rectángulo y pulse Enter.
2. Elija el ámbito de aplicación haciendo clic dentro del rectángulo.

El patrón se generará automáticamente.
